Filtry workowe ze stali nierdzewnej
Filtry workowe do wody – klucz do czystej wody
Filtry workowe to nieodzowna część wielu systemów uzdatniania wody. Służą do mechanicznego oczyszczania wody, zatrzymując zanieczyszczenia stałe, takie jak piasek, muł, rdza czy osady. Ich skuteczność i żywotność są kluczowe dla zapewnienia wysokiej jakości wody.
Filtr workowy do wody – budowa
Filtr workowy składa się z obudowy, zazwyczaj wykonanej ze stali nierdzewnej lub tworzywa sztucznego, oraz worka filtracyjnego, który jest wymiennym elementem. Worek ten, wykonany z odpowiedniego materiału (np. polipropylen, nylon, poliester), zatrzymuje zanieczyszczenia, przepuszczając czystą wodę.
Worek filtracyjny umieszczany jest w specjalnym koszu wykonanym ze stali nierdzewnej. Kosz wraz z wkładem filtracyjnym umieszczany jest w kolumnie (obudowie) filtra.
W filtrze workowym jako element filtracyjny można zastosować również siatkę filtracyjną ze stali nierdzewnej.
Worki filtracyjne mogą być wykonane jako włókninowe lub siatkowe z różnych materiałów. np.: nylonu, poliesteru czy polipropylenu.
Filtry workowe – cztery rozmiary
Wkłady filtracyjne do filtrów workowych standardowo produkowane są w czterech rozmiarach dlatego filtry również mają cztery standardowe wielkości.
Rozmiary i wydajności workowych wkładów filtracyjnych:
- rozmiar 1 – Φ180×430 mm – max przepływ ok. 15 m3/h
- rozmiar 2 – Φ180×810 mm – max przepływ ok. 30 m3/h
- rozmiar 3 – Φ100×230 mm – max przepływ ok. 6 m3/h
- rozmiar 4 – Φ100×380 mm – max przepływ ok. 12 m3/h
Zastosowania
- Przemysł chemiczny – filtracja kwasów, zasad, rozpuszczalników.
- Przemysł spożywczy – filtracja cieczy spożywczych, olejów, soków.
- Energetyka – odpylanie spalin, filtracja oleju.
Farmaceutyka – czystość procesów produkcyjnych.
Filtry workowe - budowa
Opis ogólny
Filtr workowy składa się z obudowy, zazwyczaj wykonanej ze stali nierdzewnej oraz worka filtracyjnego, który jest wymiennym elementem. Worek ten, wykonany z odpowiedniego materiału (np. polipropylen, nylon, poliester), zatrzymuje zanieczyszczenia, przepuszczając czystą wodę.
Worek filtracyjny umieszczany jest w specjalnym koszu wykonanym ze stali nierdzewnej. Kosz wraz z wkładem filtracyjnym umieszczany jest w kolumnie (obudowie) filtra.
Worki filtracyjne mogą być wykonane jako włókninowe lub siatkowe z różnych materiałów. np.: nylonu, poliesteru czy polipropylenu.
W filtrze workowym jako element filtracyjny można zastosować również siatkę filtracyjną ze stali nierdzewnej.
Manometry
Wszystkie filtry naszej produkcji mogą być wyposażone w manometry wskazujące ciśnienie przed i za wkładem filtracyjnym (workiem) co pozwala na oszacowanie stopnia zanieczyszczenia filtra. Wzrost różnicy wskazywanych ciśnień wskazuje na zwiększanie się ilości zanieczyszczeń w filtrze. Producenci worków filtracyjnych zalecają ich wymianę przy wystąpieniu różnicy ciśnień na poziomie 1,5 bara.
Manometry są zabudowane w specjalnych osłonach zabezpieczających je przed przypadkowym uszkodzeniem mechanicznym co pozwala na zastosowanie ich w trudnych warunkach przemysłowych.
Możliwe jest zastosowanie manometrów wyposażonych w dodatkową wskazówkę wskazującą maksymalne ciśnienie, które wystąpiło w czasie pracy filtra. Wskazanie to można wyzerować specjalnym kluczykiem.
Przyłącza
W filtrze workowym wlot cieczy zanieczyszczonej zlokalizowany jest w górniej części kolumny filtra w wylot cieczy przefiltrowanej zlokalizowany jest w dolnej części kolumny. Wielkość przyłączy jest uzależniona od wymagań instalacji, do której przeznaczony jest filtr. Przyłącza opcjonalnie mogą być wyposażone w zawory odcinające i mogą być zlokalizowane po tej samej lub przeciwnej stronie filtra.
Przyłącza mogą być wykonane jako gwintowane, kołnierzowe lub Stecko (górnicze).
Filtr wyposażony jest również w zawór spustowy zlokalizowany w dolnej części kolumny oraz opcjonalnie w korek odpowietrzający zabudowany w pokrywie filtra. W przypadku konieczności częstego odpowietrzania można zamiast korka odpowietrzającego zastosować zawór kulowy.
Kosz na wkład filtracyjny
Kosz na wkład workowy stanowi element konstrukcyjny układu filtracyjnego, przeznaczony do montażu wewnątrz kolumny filtra. Jego główną funkcją jest podtrzymywanie oraz zabezpieczanie wkładu workowego podczas procesu filtracji.
Kosz wykonany jest z blachy nierdzewnej perforowanej o grubości 1,5 mm, co zapewnia wysoką odporność na korozję oraz trwałość eksploatacyjną.
Perforacja w postaci oczka o średnicy 10 mm umożliwia swobodny przepływ cieczy przy jednoczesnym podparciu powierzchni worka filtracyjnego.
Górna część kosza wyposażona jest w specjalny kołnierz mocujący, przystosowany do montażu wkładu workowego w systemie „klik”. Zapewnia to szybkie i pewne zamocowanie worka oraz jego stabilne utrzymanie podczas pracy filtra.
Kosz jest umieszczany w kolumnie filtra, gdzie pełni funkcję wspornika dla wkładu workowego.
Umożliwia łatwą i bezpieczną wymianę wkładu filtracyjnego, minimalizując czas przestoju urządzenia.
Dodatkowo, kosz chroni worek filtracyjny przed rozerwaniem lub deformacją w przypadku nadmiernego obciążenia osadami i zanieczyszczeniami.
Korpus filtra
Korpus filtra (obudowa) wykonany jest standardowo ze stali nierdzewnej AISI 304, charakteryzującej się wysoką odpornością na korozję, trwałością oraz łatwością utrzymania w czystości.
W przypadkach, gdy filtr przeznaczony jest do pracy w agresywnym środowisku lub do filtracji agresywnych mediów chemicznych, korpus wykonywany jest z wysokostopowej stali kwasoodpornej AISI 316L, zawierającej molibden zwiększający odporność na korozję wżerową i międzykrystaliczną.
Pokrywa filtra
Pokrywa filtra workowego stanowi element zamykający korpus urządzenia, zapewniający szczelność układu filtracyjnego oraz umożliwiający dostęp serwisowy do wnętrza filtra.
W zależności od wielkości i konstrukcji filtra, pokrywa może być wyposażona w różne rozwiązania ułatwiające obsługę. W filtrach o większych średnicach stosuje się śruby oczkowe, które umożliwiają łatwe ich odkręcenie przy użyciu dowolnego klucza płaskiego. W mniejszych modelach wykorzystuje się śruby z przesuwaną rączką, co pozwala na szybkie i sprawne otwieranie oraz zamykanie obudowy bez użycia dodatkowych narzędzi.
Zalety
Filtry workowe to uniwersalne i ekonomiczne rozwiązanie do oczyszczania cieczy z cząstek stałych. Charakteryzują się wysoką skutecznością filtracji, dzięki możliwości doboru wkładów o różnej dokładności – od kilku do kilkuset mikrometrów. Ich prosta konstrukcja umożliwia szybki montaż i wymianę worka filtracyjnego, co znacząco ułatwia obsługę i skraca przestoje instalacji.
Urządzenia te cechują się niskimi kosztami eksploatacji oraz dużą pojemnością retencyjną, co pozwala na długą pracę między wymianami wkładów. Dzięki zastosowaniu trwałych materiałów, takich jak stal nierdzewna AISI 304 lub AISI 316L, filtry te są odporne na korozję i działanie agresywnych mediów.
Filtry workowe znajdują szerokie zastosowanie w wielu gałęziach przemysłu – od uzdatniania wody, przez przemysł chemiczny, spożywczy i lakierniczy, po procesy technologiczne wymagające niezawodnej i szczelnej filtracji. Łączą prostotę konstrukcji z wysoką niezawodnością, co czyni je efektywnym i bezpiecznym rozwiązaniem dla różnorodnych aplikacji przemysłowych.

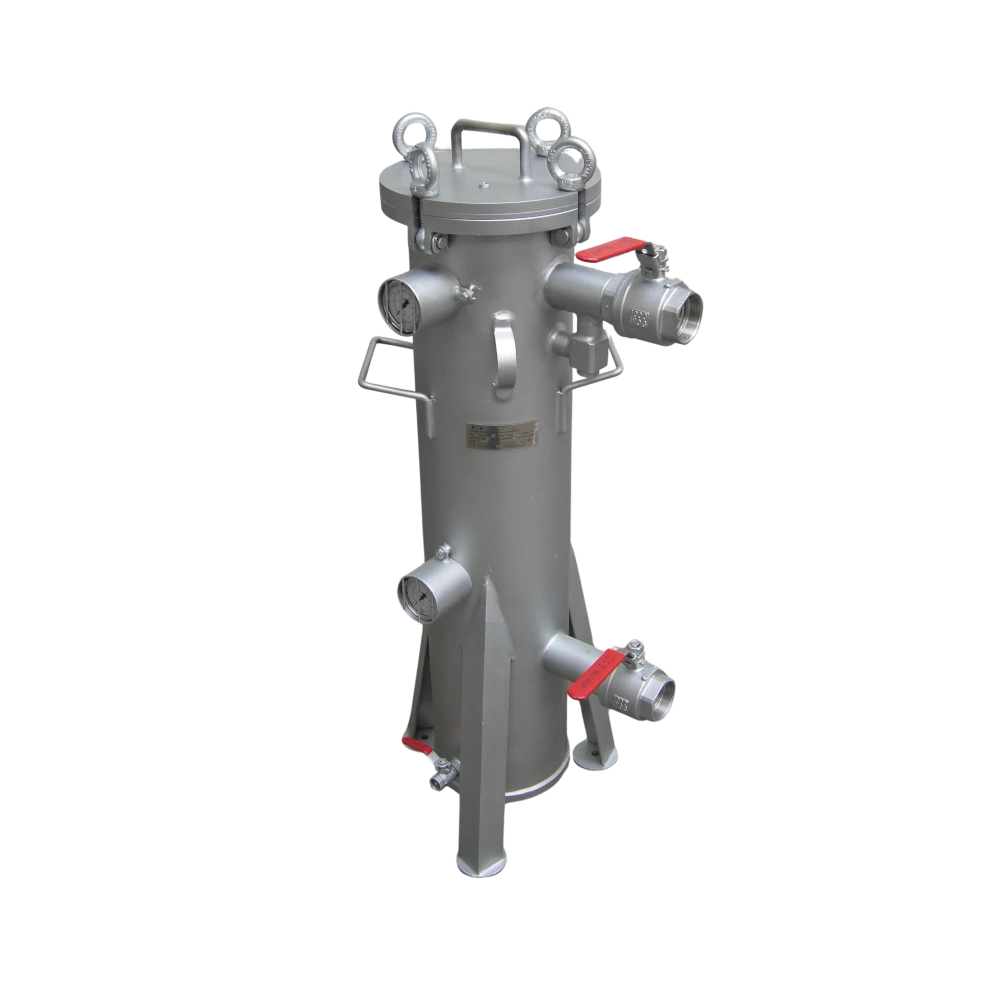

Filtry workowe jednokomorowe EFR1W - na wkłady workowe rozmiar 2 - przykładowe wykonania

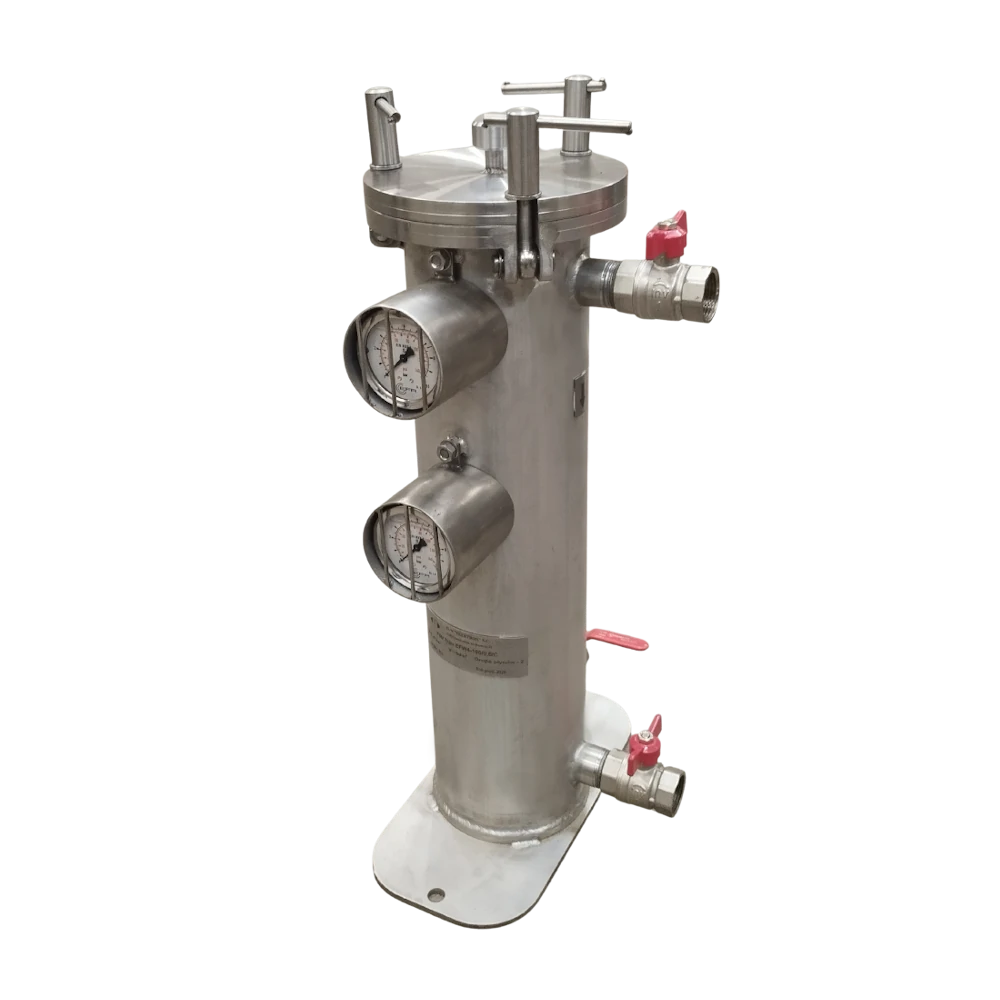

Filtry workowe jednokomorowe EFR1W4 - na wkłady workowe rozmiar 4 - przykładowe wykonania

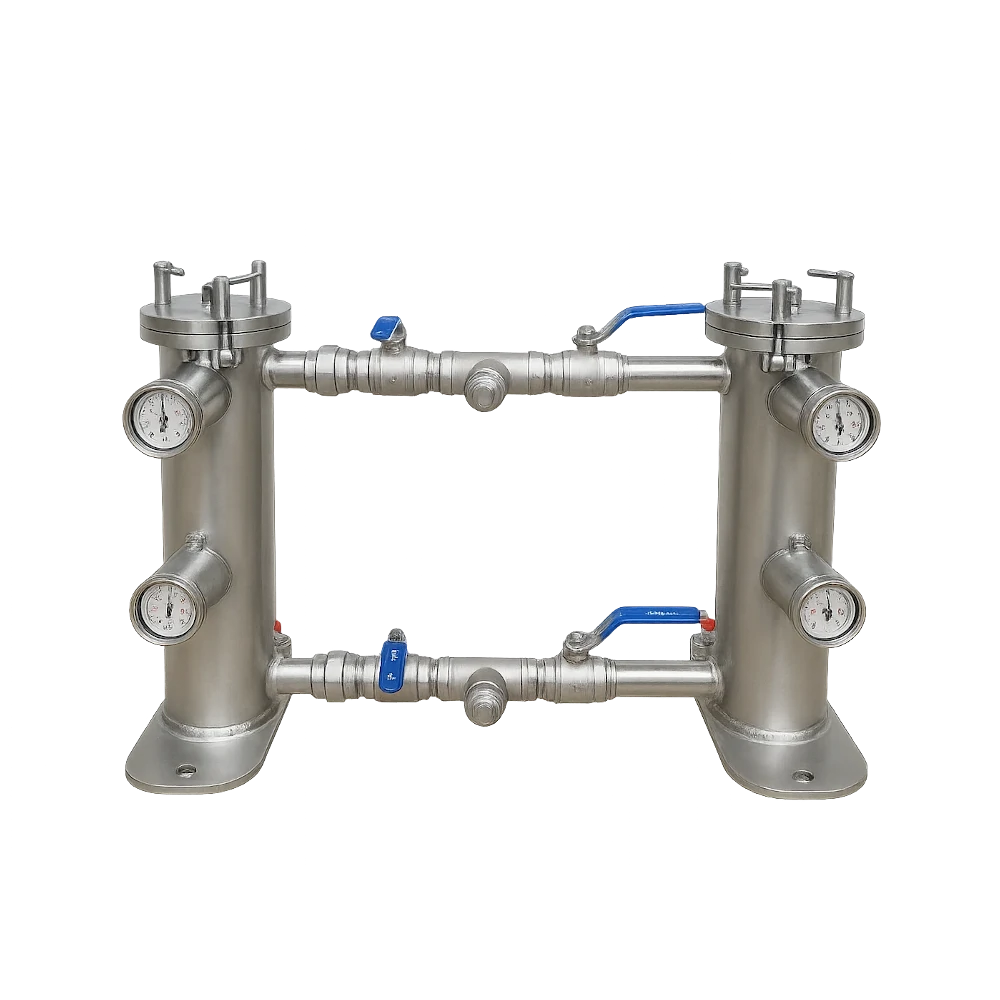

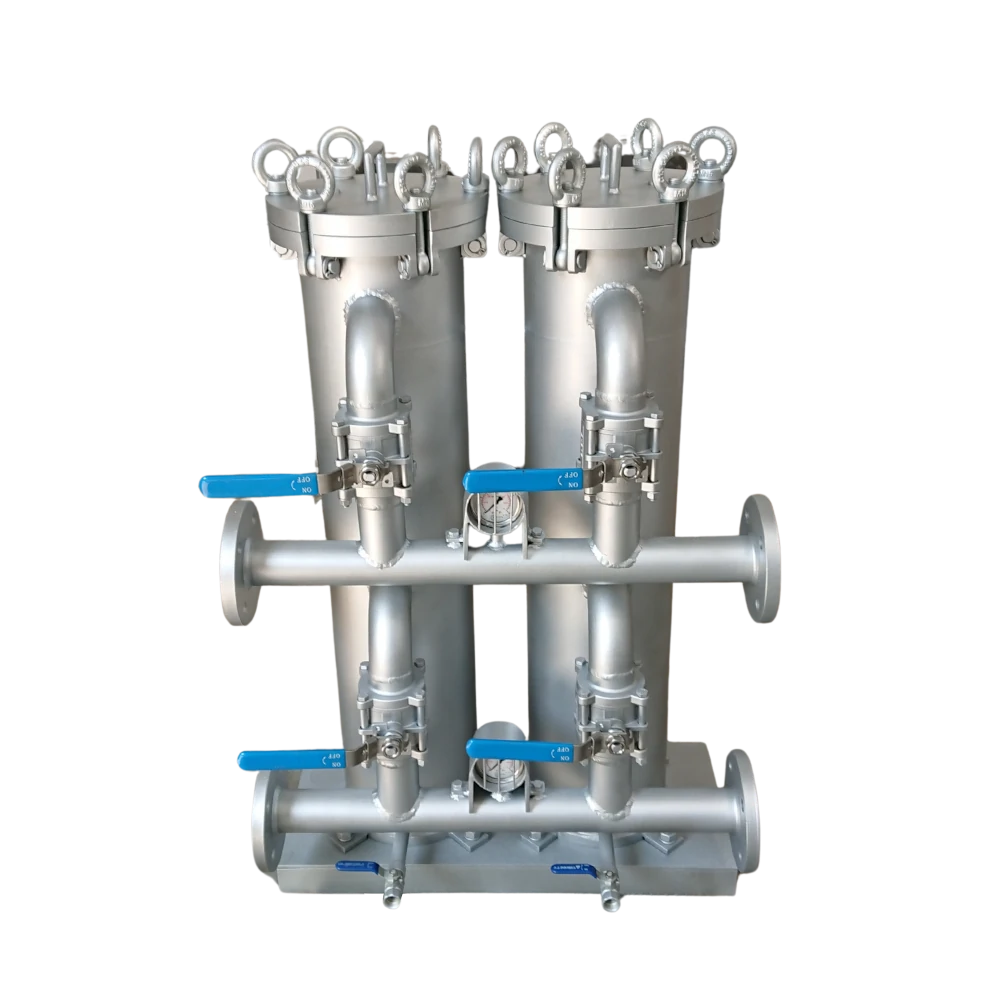

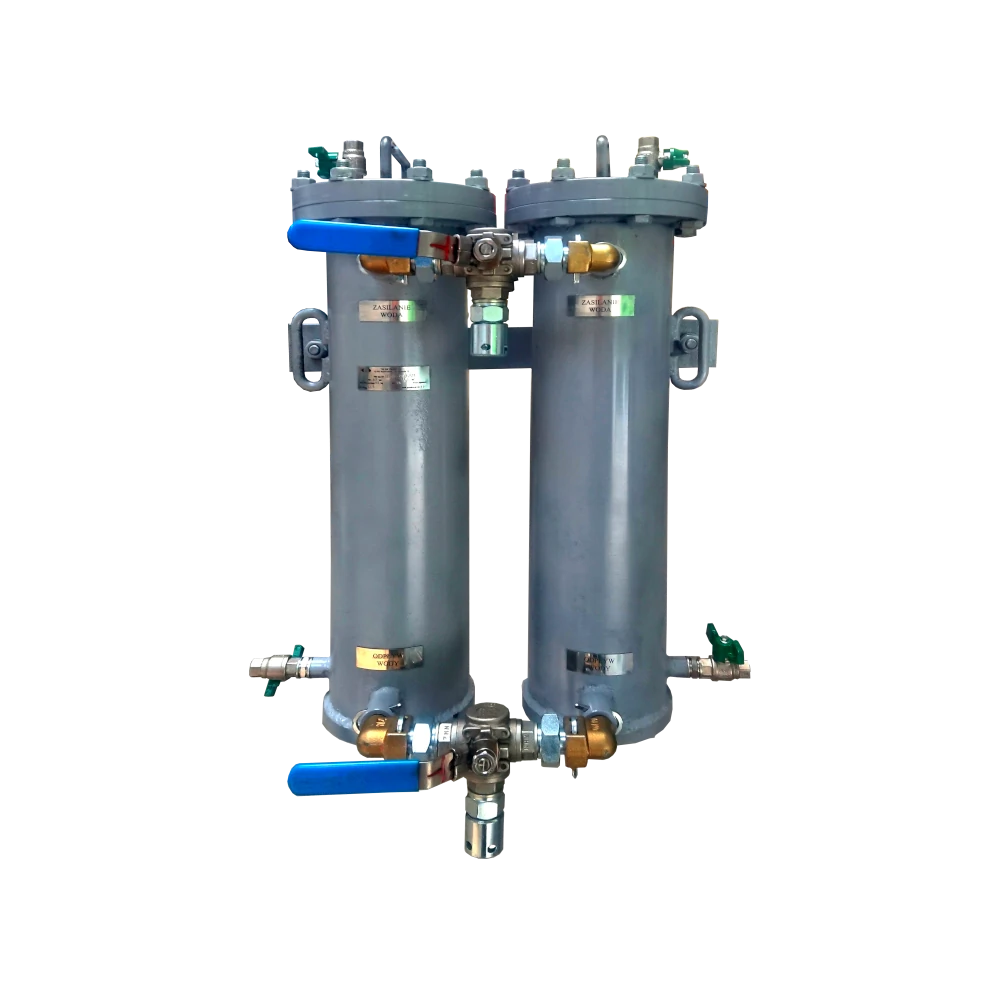

Filtry workowe dwukolumnowe - przykładowe wykonania

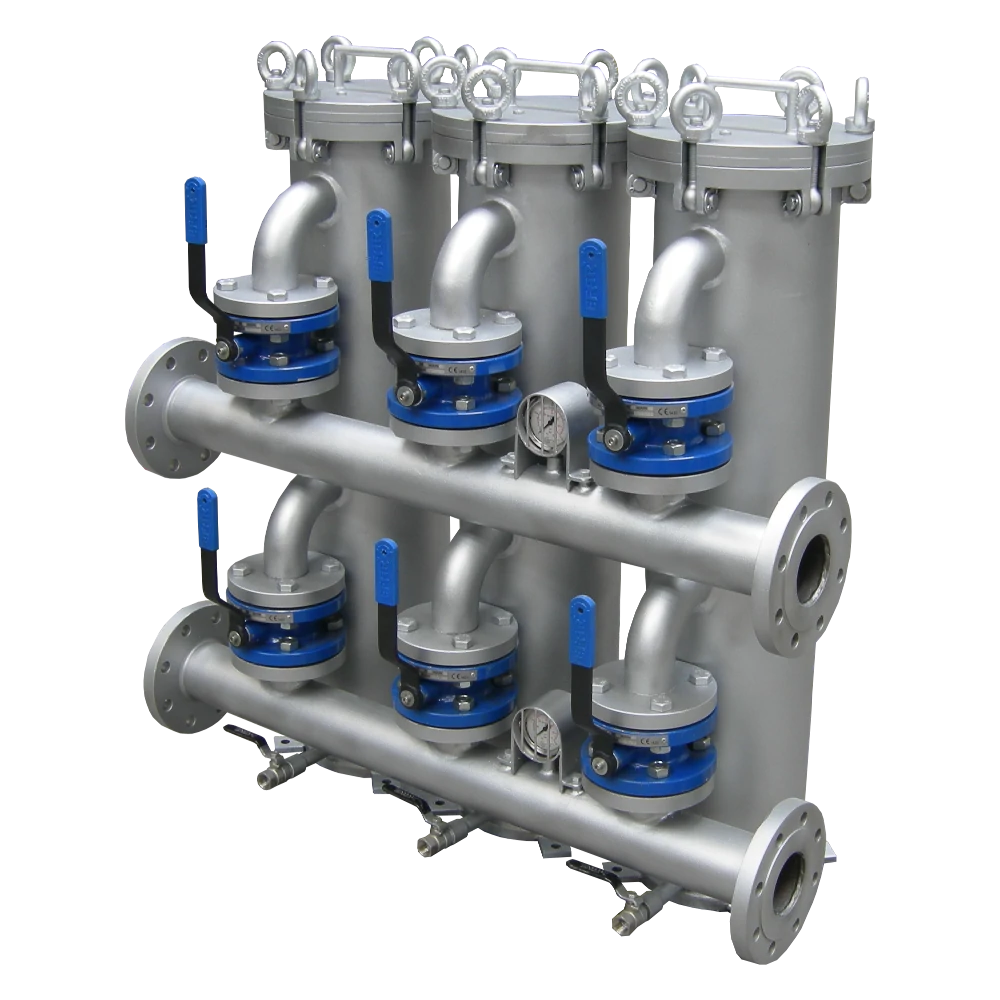

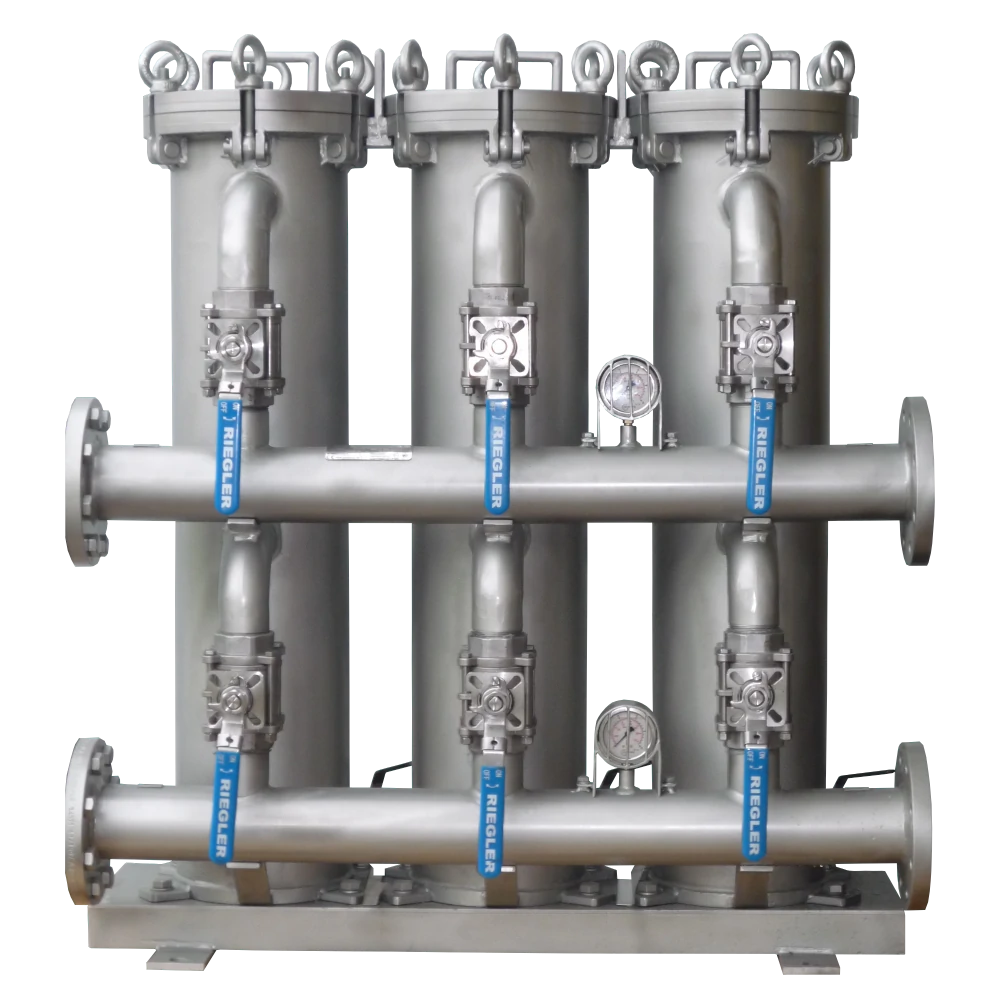

Filtry workowe trójkolumnowe - przykładowe wykonania
