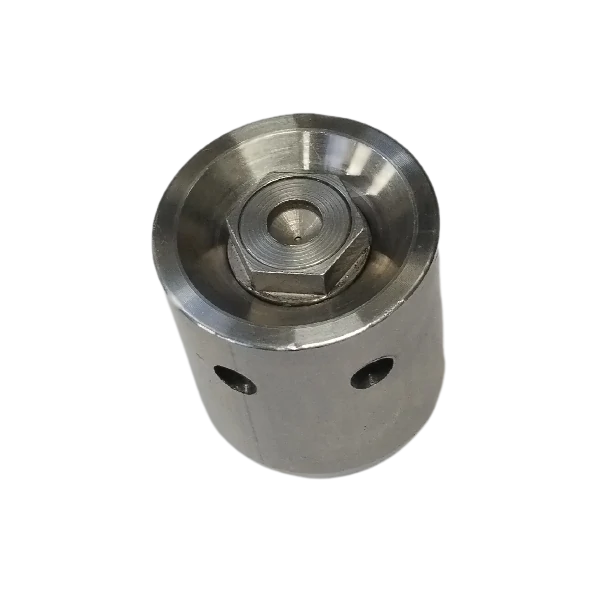

Dysza wodna zamgławiająca typu KMG-EWSK - dysza kombajnowa
Dysza wodna zamgławiająca samoczyszcząca typu KMG-EWSK służy do wytwarzania strugi zraszającej o kształcie pełnego stożka. Została zaprojektowana do zraszania zanożowego na organach kombajnów ścianowych w celu zapobiegania powstawaniu zapłonu metanu oraz do gaszenia iskier wytarzanych w trakcie skrawania. Dysza posiada gwint M12x1.5 i pozwala na współpracę z gniazdami GNJU, które standardowo montowane są na ramionach organów kombajnów ścianowych stosowanych w podziemnych wyrobiskach górniczych. Dysza posiada układ samooczyszczenia, za pomocą specjalnej iglicy, eliminując do minimum jej konserwację przez obsługę. Zastosowany zawirowywacz doprowadza do obracania się wody z dużą prędkością, co powoduje rozbicie kropel i uzyskanie wysokiej jednorodności rozkładu frakcyjnego kropel oraz zwiększa energię kropel.
Dysza kombajnowa KMG-EWSK została zaprojektowana przez ITG KOMAG w Gliwicach
Zalety:
• prosta i niezawodna konstrukcja odporna na korozję,
• konstrukcja bezobsługowa, dzięki samooczyszczeniu,
• niskie zużycie wody zraszającej,
• zakres pracy dyszy: (1,3÷ 3 MPa).
• kąt strumienia: 25° (w zależności od ciśnienia zasilania oraz średnicy dyszy).
Spis treści
Dysza wodna zamgławiająca KMG-EWSK - zużycie wody
Charakterystyka zasięgu strumienia wody dla poszczególnych średnic otworów wylotowych, w zależności od ciśnienia zasilania dyszy KWG-EWSK
Zużycie wody przez dyszę wodną zależy głównie od dwóch czynników: ciśnienia wody oraz średnicy otworu wylotowego. Te dwa parametry wpływają na przepływ wody przez dyszę, co z kolei determinuje ilość wody wykorzystywaną w danym procesie, takim jak nawadnianie, czyszczenie czy inne zastosowania przemysłowe.
Wpływ ciśnienia na zużycie wody
Ciśnienie wody ma kluczowy wpływ na przepływ wody przez dyszę. Im wyższe ciśnienie, tym większa ilość wody przechodzi przez dyszę w jednostce czasu. Przy wyższym ciśnieniu woda wypływa z dyszy z większą prędkością, co pozwala na szerszy i bardziej intensywny rozprysk. W rezultacie zużycie wody wzrasta, ponieważ większa ilość wody jest wykorzystywana do rozpryskiwania.
Jednak wyższe ciśnienie nie tylko zwiększa zużycie wody, ale także wpływa na jakość rozprysku. Wysokie ciśnienie może prowadzić do powstawania mniejszych kropli, co jest korzystne w niektórych zastosowaniach, ale równocześnie zwiększa zużycie wody w porównaniu do niższego ciśnienia, przy którym strumień jest mniej intensywny.
Wpływ średnicy otworu na zużycie wody
Średnica otworu wylotowego ma bezpośredni wpływ na przepływ wody. Im większy otwór, tym więcej wody przepływa przez dyszę w jednostce czasu, co skutkuje większym zużyciem wody. Większy otwór wylotowy prowadzi do szerszego i bardziej rozproszonego strumienia.
Z kolei mniejszy otwór wylotowy powoduje, że strumień wody jest bardziej skoncentrowany i ma mniejszy zasięg, ale zużycie wody jest niższe, ponieważ przez węższy otwór przepływa mniejsza ilość wody w jednostce czasu. Jest to bardziej oszczędna opcja, szczególnie w przypadku zastosowań wymagających precyzyjnego i lokalnego rozpryskiwania wody.
Zależność między ciśnieniem, średnicą otworu i zużyciem wody
Zużycie wody w dyszy wodnej jest wynikiem interakcji między ciśnieniem a średnicą otworu. Wzrost ciśnienia powoduje zwiększenie przepływu wody, niezależnie od średnicy otworu, ale w przypadku większej średnicy otworu, przepływ wody także będzie wyższy. Z tego względu ciśnienie i średnica otworu muszą być odpowiednio dobrane do potrzeb danego zastosowania, aby zminimalizować zużycie wody przy jednoczesnym utrzymaniu efektywności rozpryskiwania.
- Wyższe ciśnienie przy większym otworze prowadzi do znacznego wzrostu zużycia wody.
- Niższe ciśnienie przy mniejszym otworze może pomóc w kontrolowaniu przepływu, ale wiąże się z mniejszym zasięgiem i mniejszą efektywnością rozpryskiwania.
Dysza wodna zamgławiająca – Podsumowanie
Zużycie wody przez dyszę wodną jest zależne zarówno od ciśnienia, jak i od średnicy otworu wylotowego. Wyższe ciśnienie i większy otwór wylotowy prowadzą do większego zużycia wody, ale umożliwiają szerszy zasięg i intensywniejszy rozprysk. Natomiast mniejsze ciśnienie i węższy otwór zmniejszają przepływ wody, co pozwala na oszczędniejsze wykorzystanie wody przy zachowaniu odpowiedniej precyzji rozpryskiwania. Dlatego odpowiedni dobór tych parametrów jest kluczowy dla osiągnięcia optymalnej efektywności i oszczędności w systemach nawadniania, czyszczenia i innych zastosowaniach, w których precyzyjne rozpryskiwanie wody ma duże znaczenie.
Dysza wodna zamgławiająca samoczyszcząca - zamykana
Dysza wodna zamgławiająca KMG-EWSK zaprojektowana jest tak aby zniwelować wnikanie zanieczyszczeń do wnętrza.
Istotą rozwiązania jest przesuwna iglica otwierająca i zamykająca wylot z dyszy w celu jej zabezpieczenia przed wnikaniem zanieczyszczeń z zewnątrz. Praca iglicy uzależniona jest od działania tłoczka sterowanego ciśnieniem wody podawanej na dyszę.
Woda z kanału wlotowego rozchodzi się w dwie strony: w kierunku tłoczka z iglicą oraz w kierunku otworu wylotowego.
Naciskając na tłoczek z iglicą woda powoduje jego cofnięcie, z jednoczesnym otwarciem wylotu z dyszy.
Po zamknięciu dopływu cieczy, tłoczek wraz z iglicą przesuwa się w kierunku wylotu z dyszy, gdzie domykając ją, zabezpiecza przed przypadkowym dostaniem się zewnętrznych zanieczyszczeń do wnętrza dyszy.
